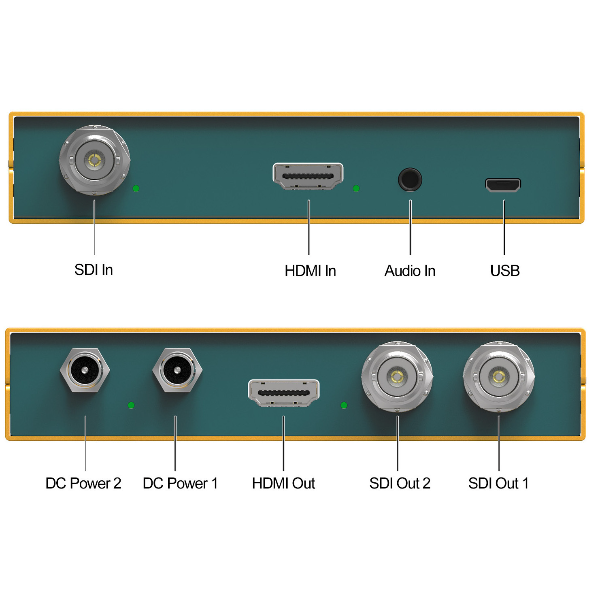

入力

 SDI端子｜BNC x 1
 HDMI端子｜Type A x 1
 アナログ・オーディオ端子｜ステレオミニ x 1

出力

 SDI端子｜BNC x 2
 HDMI端子｜Type A x 1

処理

 フレーム・シンクロナイザ｜リファレンス入力時に動作（SDI出力及びHDMI出力のオーディオは2chとなります）
 解像度変換｜フル／レターボックス／クロップ／ドット・バイ・ドットの切り替え式
 フレームレート変換｜フレーム・スキップ／リピート方式
 オーディオ･エンべデッド｜2ch
 オーディオ･ディエンべデッド｜2ch

SDI準拠規格

 SMPTE 292M / 259M / 424M

SDI入力映像フォーマット

 1080p 60/59.94/50/30/29.97/25/24/23.98
 1080Psf 30/29.97/25/24/23.98
 1080i 60/59.94/50
 720p 60/59.94/50/30/29.97/25/24/23.98
 625i 50
 525i 59.94

SDI入力対応マッピング

 Level A/B

SDI出力映像フォーマット

 1080p 60/59.94/50
 1080p 30/29.97/25/24/23.98
 1080i 60/59.94/50
 720p 60/59.94/50
SDIカラースペース
 YUV 4:2:2

HDMI入力映像フォーマット

 1080p 60/59.94/50
 1080p 30/29.97/25/24/23.98/23.976
 1080i 60/59.94/50
 720p 60/59.94/50
 720p 30/29.97/25/24/23.98
 576p 50
 576i 50
 480i 60/59.94

HDMI出力映像フォーマット

 1080p 60/59.94/50
 1080p 30/29.97/25/24/23.98
 1080i 60/59.94/50
 720p 60/59.94/50

HDMIカラースペース

 YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4

アナログ・オーディオ入力信号レベル

 -6dBV

アナログ・オーディオ入力最大入力レベル

 +6dBV

アナログ・オーディオ入力インピーダンス

 22kΩ

アナログ・オーディオ出力信号レベル

 -6dBV

アナログ・オーディオ出力最大入力レベル

 +6dBV

アナログ・オーディオ出力インピーダンス

 22Ω

幅 (W)

 125.5 mm

奥行き (D)

 104 mm

高さ (H)

 25 mm

質量

 0.52 kg

USB端子

 USB タイプ B（Hi-Speed USB）x 1

電源

 DC 6~23V（AC アダプター）

消費電力

 4W

動作温度

 -20～+60℃
