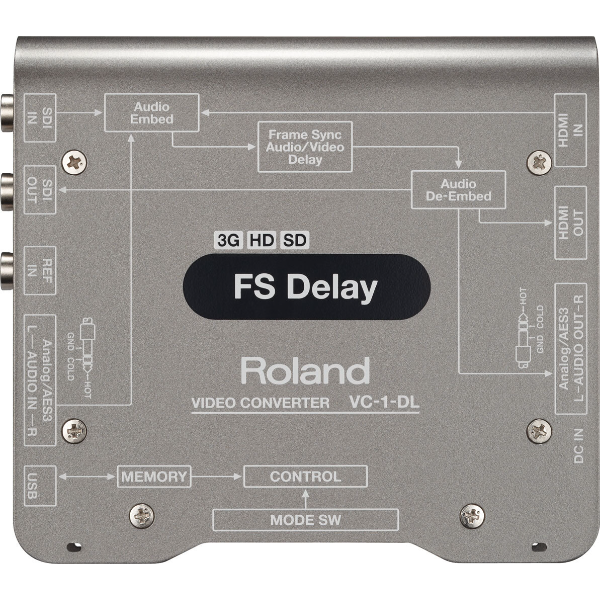

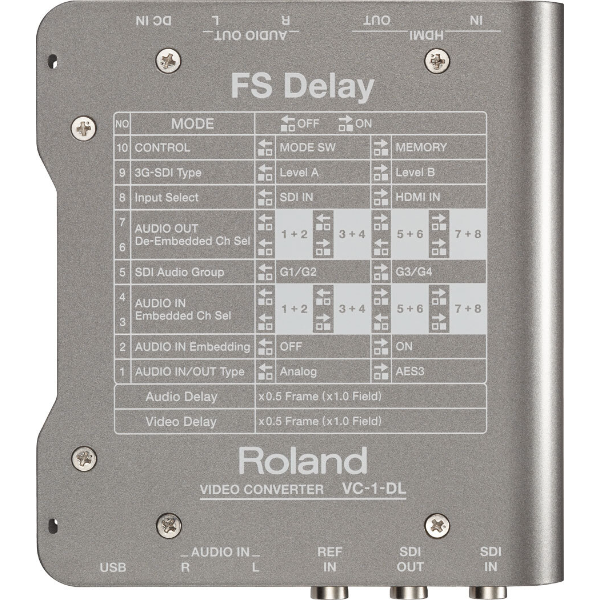

Roland VC-1-DL
レンタル価格 6,000円/日(税別) 日数掛率 A
ビデオ・オーディオのディレイと、フレーム・シンクロナイザー
映像入力｜BNC × 1（3G/HD/SD-SDI）,HDMI × 1
音声入力｜TRS × 1ペア（L/R）
映像出力｜BNC × 1（3G/HD/SD-SDI）,HDMI × 1
音声出力｜TRS × 1ペア（L/R）

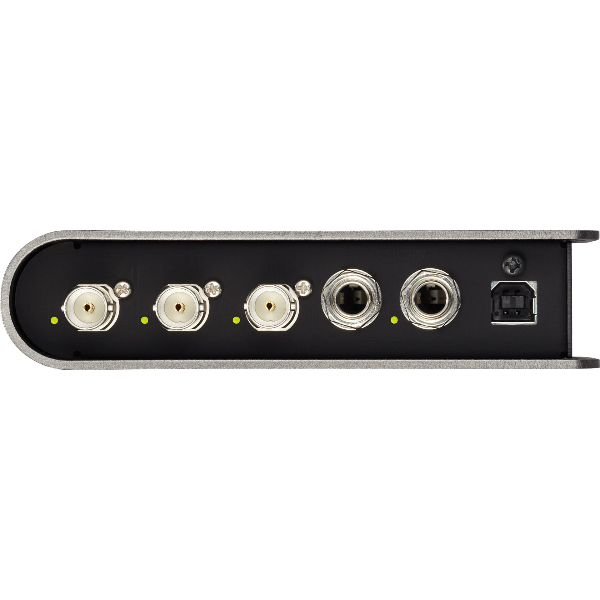

入力
SDI端子｜BNC x 1
HDMI端子｜Type A x 1
アナログ・オーディオ端子｜TRS（バランス） x 1ペア（L/R）
デジタル・オーディオ端子｜TRS（バランス） x 1（アナログ・オーディオ入力端子 R と共用）
リファレンス端子｜BNC x 1

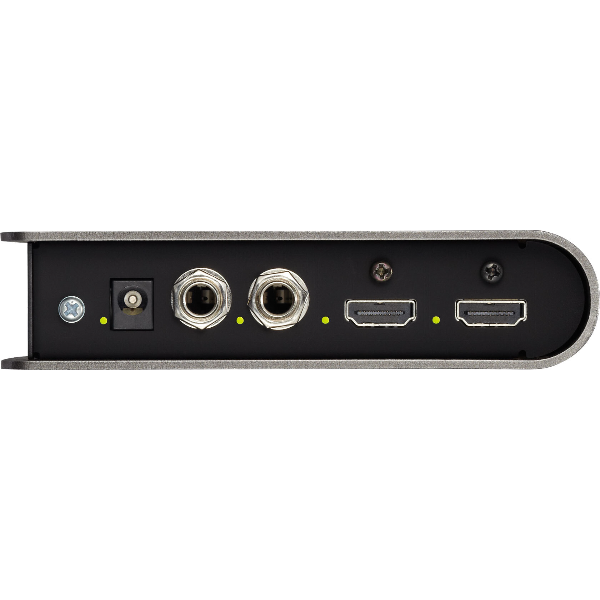

出力
SDI端子｜BNC x 2
HDMI端子｜Type A x 1（スルー/出力切替）
アナログ・オーディオ端子｜TRS（バランス） x 1ペア（L/R）
デジタル・オーディオ端子｜TRS（バランス） x 1（アナログ・オーディオ入力端子 R と共用）

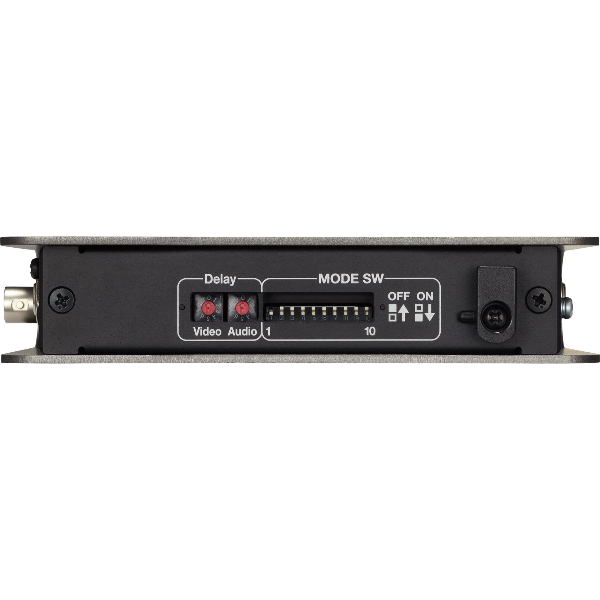

処理
フレーム・シンクロナイザ｜リファレンス入力時に動作（SDI 出力及びHDMI 出力のオーディオは 2ch となります）
ビデオ･ディレイ ｜0～4.5フレーム
オーディオ･ディレイ｜ 0～4.5フレーム
オーディオ･エンべデッド｜2ch
オーディオ･ディエンべデッド｜2ch
SDI入力信号規格
SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C
SDI入力映像フォーマット
1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（SMPTE 274M 準拠）
1280x720/60p/59.94p/50p/30p/29.97p/25p（SMPTE 296M 準拠）、720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠）
10bit YCC4:2:2
SDI入力音声フォーマット
リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠）
HDMI入力信号規格
HDMI HDCP 対応（HDCP 信号入力時、SDI およびオーディオ出力はマスクされます）
HDMI入力映像フォーマット
1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（CEA-861-D 準拠）
10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI入力音声フォーマット
リニア PCM、24ビット、48kHz、8ch
SDI出力信号規格
SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C
SDI出力映像フォーマット
1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（SMPTE 274M 準拠）
1280x720/60p/59.94p/50p/30p/29.97p/25p（SMPTE 296M 準拠）、720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠）
10bit YCC4:2:2
SDI出力音声フォーマット
リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠）
※フレーム・シンクロナイザ動作時は、2ch動作になります
HDMI出力信号規格
HDMI HDCP 対応
HDMI出力映像フォーマット
1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（CEA-861-D 準拠）
10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI出力音声フォーマット
リニア PCM、24ビット、48kHz、8ch
※フレーム・シンクロナイザ動作時は、2ch動作になります
リファレンス信号フォーマット
ブラック・バースト、2値、3値
アナログ・オーディオ入力信号レベル
+4dBu
アナログ・オーディオ入力最大入力レベル
+24dBu
アナログ・オーディオ入力インピーダンス
150kΩ
デジタル・オーディオ入力信号フォーマット
AES3、16～24ビット、32～48kHz、2ch
デジタル・オーディオ入力インピーダンス
110Ω
アナログ・オーディオ出力信号レベル
+4dBu
アナログ・オーディオ出力インピーダンス
600Ω
デジタル・オーディオ出力信号フォーマット
AES3、24ビット、48kHz、2ch
デジタル・オーディオ出力インピーダンス
110Ω
幅 (W)
150 mm
奥行き (D)
130 mm
高さ (H)
30 mm
質量
0.5 kg
USB端子
USB タイプ B（Hi-Speed USB）x 1
電源
DC 9V（AC アダプター）
消費電力
8W
動作温度
+0～+40℃
