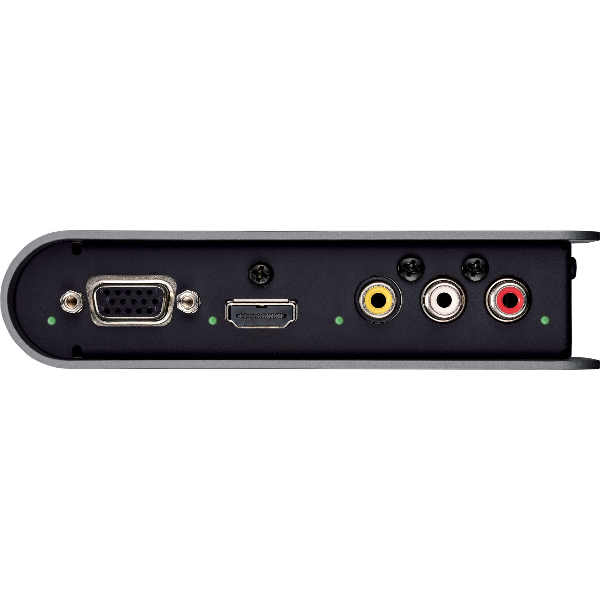

入力

 SDI端子｜BNC x 1（出力端子と兼用）
 HDMI端子｜Type A x 1
 RGB/コンポーネント端子｜15ピン・ミニD-sub x 1
 コンポジット端子｜RCA x 1
 アナログ・オーディオ端子｜RCA x 1ペア（L/R）（入力端子と兼用）
 リファレンス端子｜BNC x 1

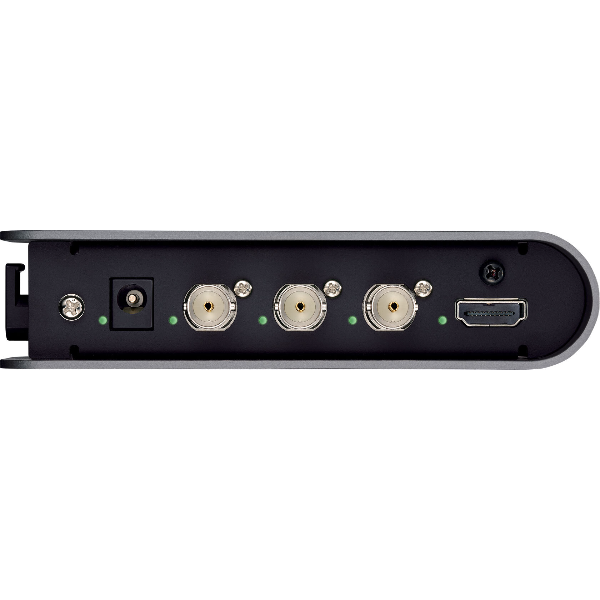

出力

 SDI端子｜BNC x 1、BNC x 1（入力端子と兼用）
 HDMI端子｜Type A x 1
 アナログ・オーディオ端子｜RCA x 1ペア（L/R）（出力端子と兼用）

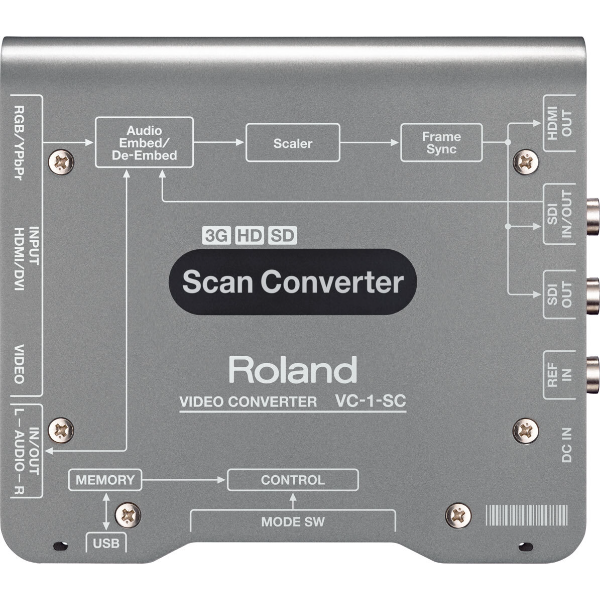

処理

 フレーム・シンクロナイザ｜リファレンス入力時に動作（SDI出力及びHDMI出力のオーディオは2chとなります）
 解像度変換｜フル／レターボックス／クロップ／ドット・バイ・ドットの切り替え式
 フレームレート変換｜フレーム・スキップ／リピート方式
 オーディオ･エンべデッド｜2ch
 オーディオ･ディエンべデッド｜2ch

SDI入力信号規格

 SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C

SDI入力映像フォーマット

 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（SMPTE 274M 準拠）
 1920x1080/30PsF/29.97PsF/25PsF/24PsF/23.98PsF（SMPTE RP211 準拠）
 1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p（SMPTE 296M 準拠）
 720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠）
 10bit YCC4:2:2

SDI入力音声フォーマット

 リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠）

HDMI/DVI入力信号規格

 HDMI HDCP 対応（HDCP 信号入力時、SDI およびオーディオ出力はマスクされます）

HDMI/DVI入力映像フォーマット

 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
 1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p
 720x480/59.94i、720x576/50i（CEA-861-E 準拠）
 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4

---

 640x480/60/72/75/85Hz、800x600/56/60/72/75/85Hz、1024x768/60/70/75/85Hz
 1280x768/60/75/85/Hz、1360x768/60Hz、1152x864/75Hz、1440x900/60/75/85Hz
 1280x960/60/85Hz、1280x1024/60/75/85Hz、1400x1050/60/75Hz、1680x1050/60Hz
 1600x1200/60Hz、1920x1200/60Hz Reduced blanking （VESA DMT Version 1.0 Revision 11 準拠）

HDMI/DVI入力音声フォーマット

 リニア PCM、24ビット、8ch （任意のチャンネル・ペアを選択可能）

RGB/コンポーネント入力信号レベル

 1.0Vp-p (Y 信号)、0.7Vp-p (R/G/B/Pb/Pr 信号)、5VTTL (H/V 信号)、インピーダンス 75Ω

RGB/コンポーネント入力映像フォーマット

 1920x1080/60p/59.94p/50p/60i/59.94i/50i/24PsF/23.98PsF（SMPTE 274M 準拠）
 1280x720/60p/59.94p/50p（SMPTE 296M 準拠）
 720x485/59.94p/59.94i、720x575/50p/50i

---

 640x480/60/72/75/85Hz、800x600/56/60/72/75/85Hz、1024x768/60/70/75/85Hz
 1280x768/60/75/85/Hz、1360x768/60Hz、1152x864/75Hz、1440x900/60/75/85Hz
 1280x960/60/85Hz、1280x1024/60/75/85Hz、1400x1050/60/75Hz、1680x1050/60Hz
 1600x1200/60Hz、1920x1200/60Hz Reduced blanking （VESA DMT Version 1.0 Revision 11 準拠）

コンポジット入力信号レベル

 1.0Vp-p (Y 信号)、0.286Vp-p (C 信号(NTSC))、0.3Vp-p (C 信号(PAL))、インピーダンス 75Ω

コンポジット入力映像フォーマット

 NTSC、PAL

SDI出力信号規格

 SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C

SDI出力映像フォーマット

 1920x1080/59.94p/50p/59.94i/50i、1280x720/59.94p/50p、720x487/59.94i、720x576/50i
 10bit YCC4:2:2

SDI出力音声フォーマット

 リニア PCM、24ビット、48kHz、2ch（通常時）/ 16ch（SDI 入力で REF IN 未使用時）

HDMI出力信号規格

 HDMI HDCP 対応

HDMI出力映像フォーマット

 1920x1080/59.94p/50p/59.94i/50i、1280x720/59.94p/50p、720x480/59.94i、720x576/50i
 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4

HDMI出力音声フォーマット

 リニア PCM、24ビット、48kHz、2ch（通常時）/ 16ch（SDI 入力で REF IN 未使用時）

リファレンス信号フォーマット

 ブラック・バースト、2値、3値

アナログ・オーディオ入力信号レベル

 -6dBV

アナログ・オーディオ入力最大入力レベル

 +6dBV

アナログ・オーディオ入力インピーダンス

 22kΩ

アナログ・オーディオ出力信号レベル

 -6dBV

アナログ・オーディオ出力最大入力レベル

 +6dBV

アナログ・オーディオ出力インピーダンス

 22Ω

幅 (W)

 150 mm

奥行き (D)

 130 mm

高さ (H)

 30 mm

質量

 0.5 kg

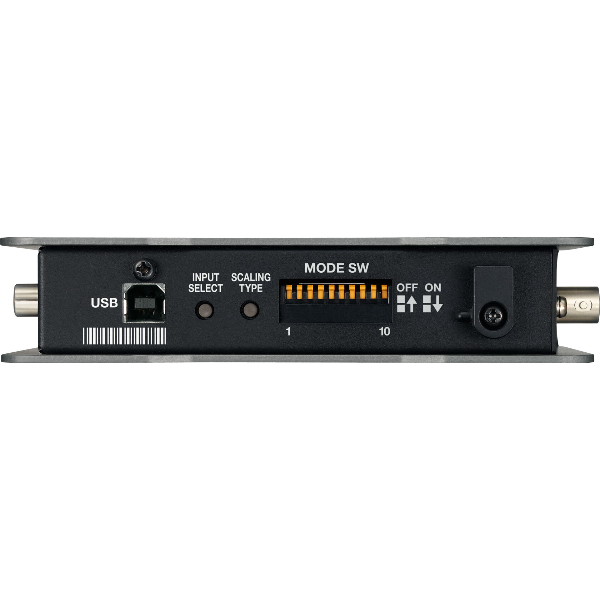

USB端子

 USB タイプ B（Hi-Speed USB）x 1

電源

 DC 9V（AC アダプター）

消費電力

 18W

動作温度

 +0～+40℃
